教你一眼看透中考物理伪装题 复杂变简单

　　在中考物理电学题中，有一类非常贴近生活实际，应用非常广泛的物理题。这种题非常奇特。

　　之所以说奇特，是因为这种电学物理题不同于一般的各种电路题。这种电学题通过把电流表或者电压表改一下刻度就变成了各种生活中的仪表，比如各种压力计、测高仪、油量表等。而且这种物理题最离不开的一个常用电学元件就是“滑动变阻器”！

　　我们今天通过两类典型的此类电学应用题来解答一下：

　　如上图所示，这是一种自动测定邮箱内油面高度的装置，R是转动式变阻器，其实相当于滑动变阻器，如图，它的金属滑片P是杠杆的一端。

　　由图可知，转动式变阻器与电阻R0串联，油量表与变阻器并联，可知油量表是由电压表改装而成的，因为，如果是电流表改装而成，则电流表会把电阻R短路！当油位升高时，浮球被往上推高，从而导致滑片P向上移动，使滑动变阻器的阻值变大，从而使油量表也就是电压表的示数变大，这是符合常识的。此过程中流过电路中的电流是变小的！

　　通过以上分析可以看出来，这类题并不难，难的是把平时的电路原理图与此类图相互对比，然后搞清楚这类物理题的真正本质。

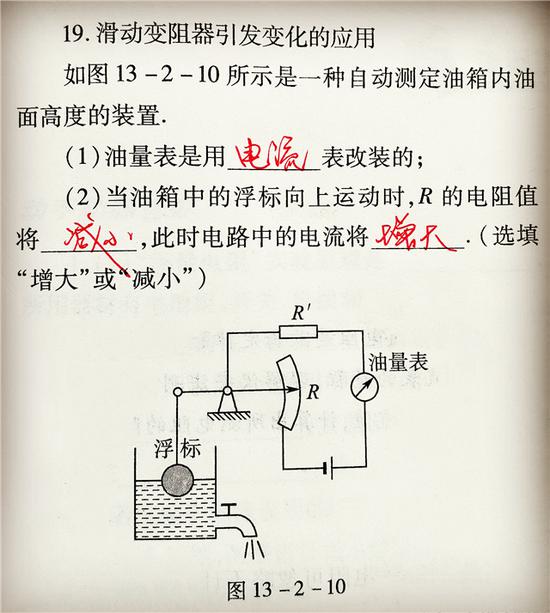

　　再看类似的下面这道中考物理题：

　　本题和上面那道中考物理题几乎是完全一样的类型题，但是本题中的油量表不再是由电压表改装而成的，由于本题中的油量表串联在电路中，因此，此油量表是由电流表改装而成的。另外本题的杠杆支点在中间。如上图所示，当浮标往上移动时，滑片向下移动，导致电阻R变小，电流却在变大。

　　再看第三道中考物理题：

　　本题其实是通过一种压力传感器与实验相互结合的方式来做实验。当压力变大时，滑动变阻器的滑片向下移动，导致电流变大。整个过程都非常符合物理原理。

　　通过以上三道中考物理题，我们可以得到此类习题的一些启发：

　　此类题一定分辨清楚谁是电压表、电流表！各种所谓的仪表都只不过是电压表和电流表的组合而已。

　　由于此类题属于比较贴近生活实际，因此成为中考物理常考的一类易错题！

　　中学生朋友们，养成同类题归纳、举一反三的能力吧，为了美好的未来，，加油！
